一句话

WebGL 不是“浏览器里的 3D API”，而是一套让 JavaScript 把数据、矩阵和 shader 送进 GPU 的低层渲染管线；一旦理解这条管线，2D、3D、纹理、相机和光照其实是同一套模型的连续展开。

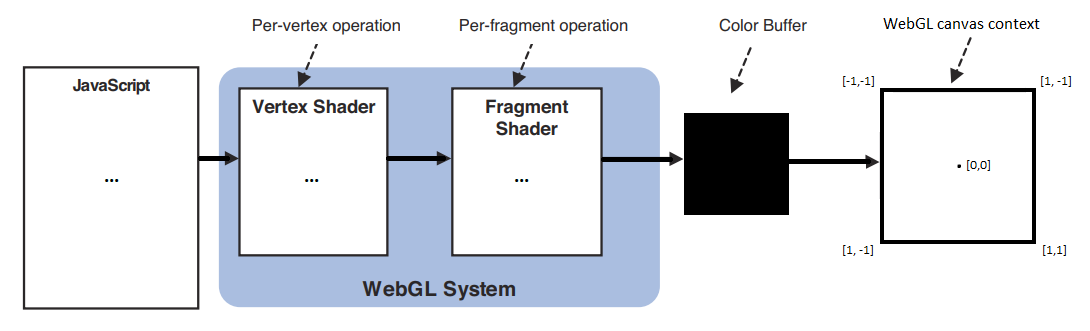

WebGL 程序从 JavaScript 到 canvas 的整体工作流

这篇教程真正解决的问题

这篇文章名义上是 WebGL 教程，实际更像一份“浏览器图形学最小地图”。作者从一个红色点开始，一路讲到 3D 相机、索引顶点、立方体、光照、模型矩阵、多个物体、层级对象和 WebGL 2.0 差异。

它的价值不在于告诉你某个 API 怎么拼，而在于建立三层心智模型：

  • 数据层：JavaScript 准备顶点、颜色、纹理坐标、法线、索引等数据，并通过 buffer/uniform/attribute 传给 GPU。
  • 计算层：vertex shader 负责处理顶点位置，fragment shader 负责决定每个像素颜色。
  • 空间层：矩阵把模型、相机、投影、旋转、缩放、层级关系统一成可组合的变换。

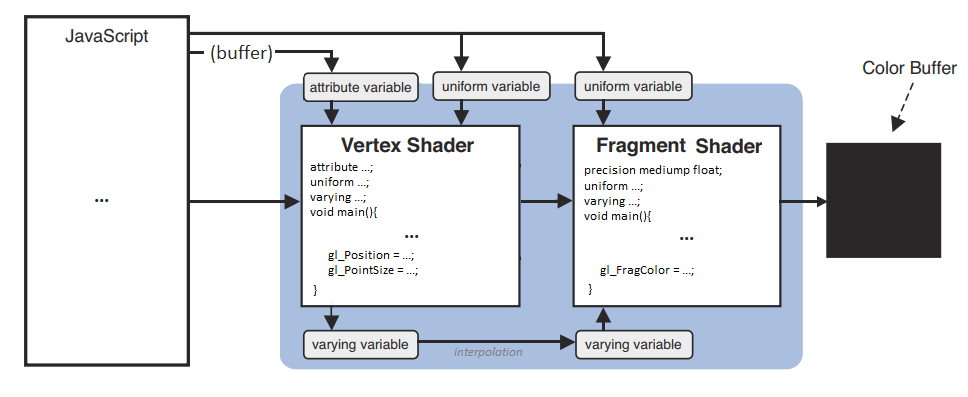

JavaScript、vertex shader、fragment shader 与 canvas 的分工

WebGL 的底层逻辑：你不是在“画图”，而是在喂管线

WebGL 基于 OpenGL ES，通过 GLSL 写 shader。它不会替你创建相机、绘制多边形、管理场景，也没有类似 Canvas 2D 那样的高级绘制函数。你要明确告诉它：

  • 有哪些顶点；
  • 顶点如何连接成点、线、三角形；
  • 每个顶点携带哪些属性；
  • 如何把顶点变换到裁剪空间；
  • 每个像素最终是什么颜色；
  • 深度、纹理、光照、透明度如何参与计算。

这也是很多前端第一次学 WebGL 时觉得“反人类”的原因：WebGL 并不是一个画布 API，而是一条 GPU 管线的 JavaScript 入口。

数学不是附录，而是 WebGL 的主语

作者把坐标系、三角函数、向量、点积、叉积、法线这些基础数学放在前面，是非常正确的安排。WebGL 里的“效果”大多不是 API 魔法，而是空间计算的结果。

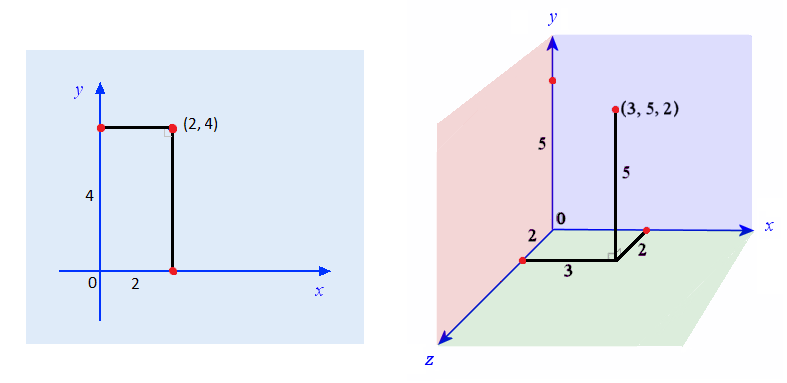

WebGL 坐标轴与 3D 空间方向

几个关键点：

  • 坐标系：2D 中 X/Y 通常在 [-1, 1]，3D 中再引入 Z；空间理解错误，后面的相机和法线都会错。
  • 三角函数：旋转、圆周运动、角度与弧度转换都依赖 sin/cos。
  • 向量：位置、方向、速度、法线、光照方向都可以统一表示为向量。
  • 点积：可以衡量两个方向的接近程度，是 diffuse light 的核心。
  • 叉积：可以从两个边向量求出垂直方向，是计算三角形法线的基础。

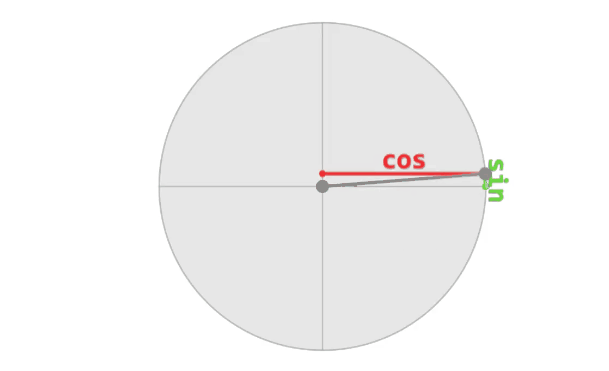

三角函数与圆周运动的关系

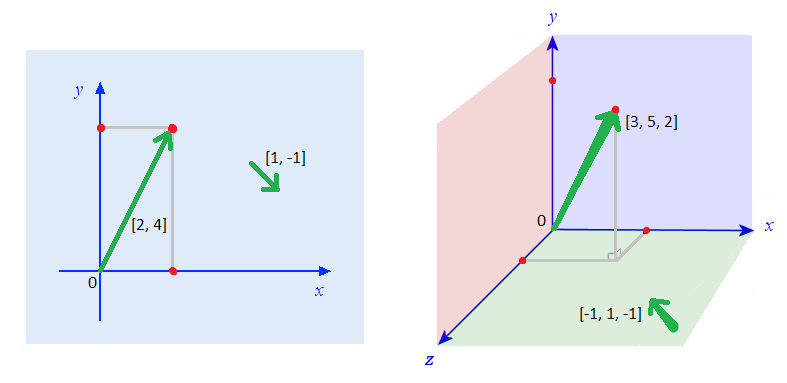

向量、单位向量、加减和长度

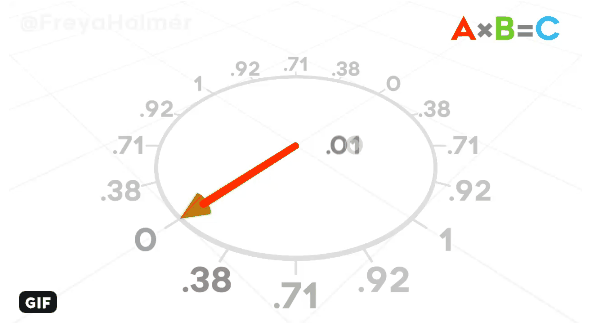

叉积用于得到垂直于平面的方向

2D 部分：从一个点到可插值的三角形

教程的 2D 部分很适合作为 WebGL 入门路径：先画一个点，再引入 attribute、uniform、buffer、varying、drawArrays 和绘制模式。

它强调了一个重要事实：WebGL 的世界里，三角形是一切复杂图形的基本单位。点和线只是调试或特殊场景，真正构建面和体，最终都要落到三角形。

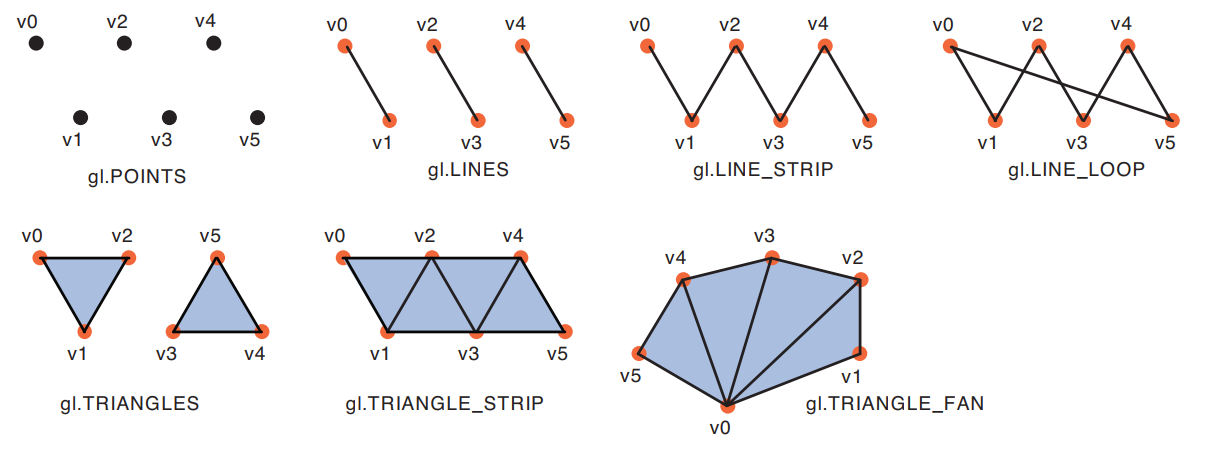

WebGL 支持的点、线、三角形绘制模式

这里有几个概念特别值得记住：

  • attribute：每个顶点不同的数据，比如位置、颜色、纹理坐标。
  • uniform：一次 draw call 中对所有顶点/片元相同的数据，比如整体颜色、矩阵、光源位置。
  • varying：vertex shader 传给 fragment shader 的插值数据。
  • buffer：JavaScript 侧把批量顶点数据送进 GPU 的方式。
  • drawArrays：按指定模式解释连续顶点。

varying 的插值尤其关键。你给三角形三个顶点不同颜色，片元着色器会自动拿到中间像素的插值结果。这就是 WebGL 很多“平滑过渡”效果的基础。

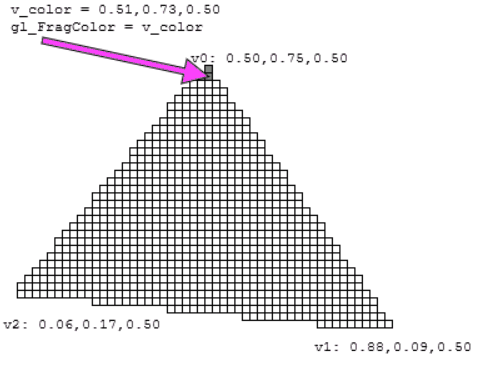

顶点属性经过 varying 在三角形内部自动插值

变换：矩阵把移动、旋转、缩放统一了

WebGL 中移动、旋转、缩放顶点，最朴素的做法是逐个改坐标。但这很快会失控。教程引入了更通用的方式：用 4x4 矩阵处理齐次坐标。

这一步是从“画几个图形”进入“做一个图形系统”的分水岭。

矩阵的价值在于：

  • 平移、旋转、缩放可以统一表达；
  • 多个变换可以按顺序组合；
  • 同一套模型数据可以复用，只换 model matrix；
  • 相机和投影也可以继续放进同一套乘法链条；
  • 层级对象可以通过父子矩阵继承实现。

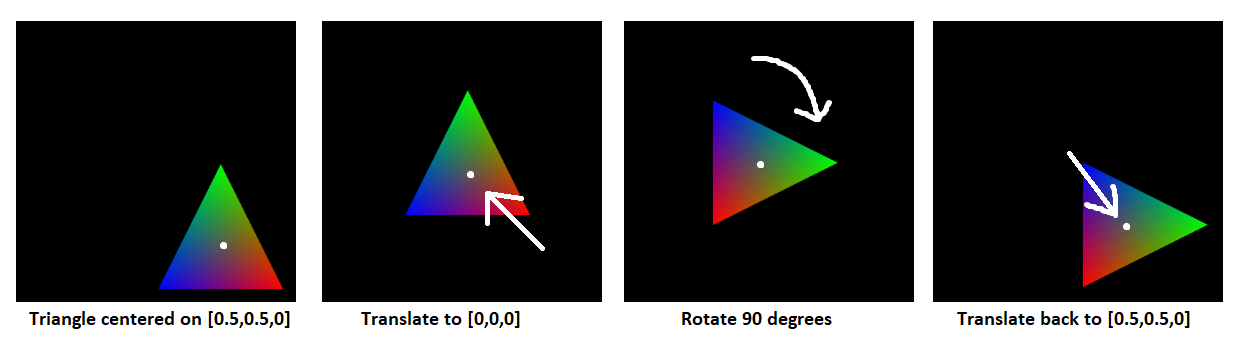

围绕不同 pivot 旋转会得到完全不同的结果

纹理：把图片坐标变成像素采样问题

纹理部分的核心是 UV 坐标。无论图片真实尺寸是多少，WebGL 都把纹理坐标抽象成 [0, 1] 范围内的 U/V 坐标。顶点携带纹理坐标，fragment shader 根据插值后的 UV 去 sampler2D 里采样。

纹理坐标和三角形顶点之间的映射关系

这一节对前端工程师很有启发：图片不是“贴上去”的，而是每个片元根据插值得到的坐标去查一张图。于是 wrap、clamp、mirror、filter、mipmap 这些行为都变成了“越界和缩放时如何采样”的策略问题。

3D 部分：所谓相机，本质还是矩阵

文章对 3D 的解释很克制，也很准确：WebGL 不会天然理解“3D 场景”。你给它 3D 顶点，它也只是执行 shader。所谓透视、相机位置、视野角、近远裁剪面，最终都要变成矩阵，乘到顶点上。

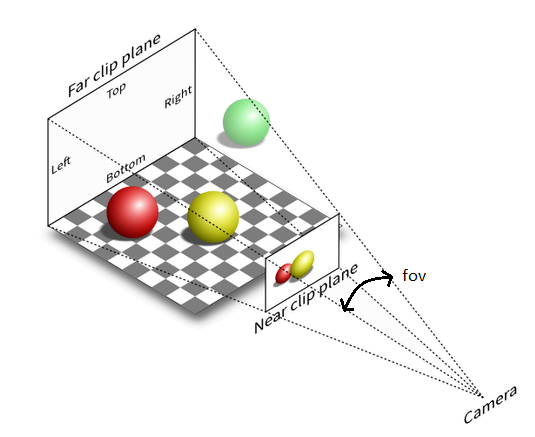

透视相机的 frustum / clipping volume

透视投影和正交投影的区别也很直观：

  • 透视投影：远处物体更小，符合人眼/相机直觉。
  • 正交投影：远近不影响大小，更适合工程图、编辑器、等距视角或 UI 式 3D。

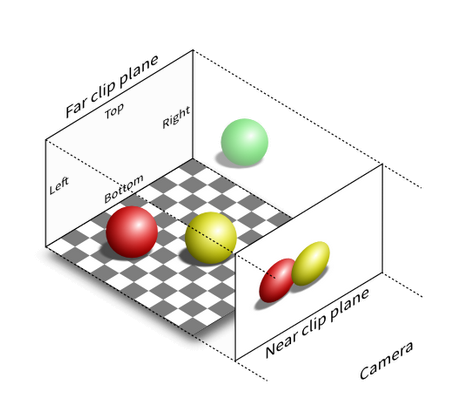

正交投影不产生近大远小效果

索引顶点：减少重复，也让模型更接近真实资产格式

进入 3D 后，重复声明三角形顶点会很快膨胀。索引顶点的思路是：顶点数据只存一份，再用 index buffer 描述三角形如何引用这些顶点。

这不只是性能优化，也更接近真实 3D 模型文件的组织方式。一个 cube、sphere 或复杂模型，通常都会拆成顶点、法线、UV、索引等结构。

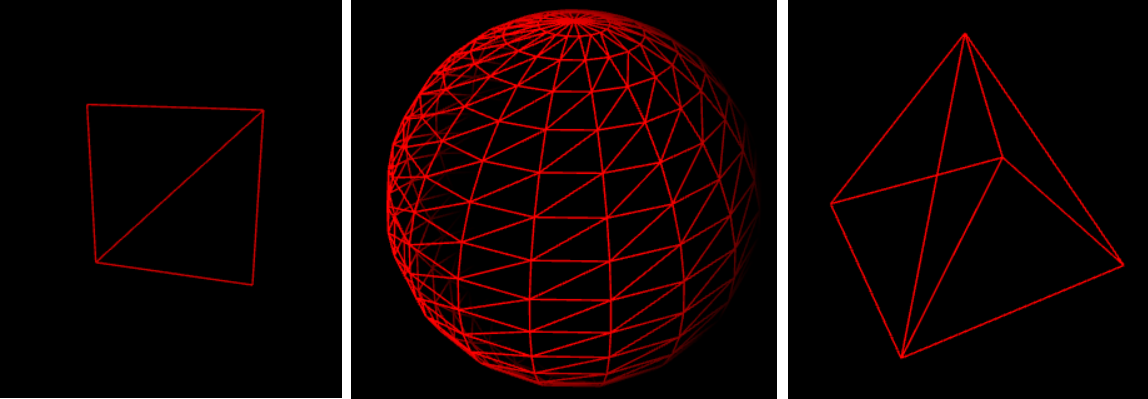

不同基础 3D 形体都可以拆成顶点和三角形索引

光照：不要把 lighting 和 shading 混在一起

教程对 lighting 和 shading 的区分很值得保留：

  • Lighting 是物理世界里光如何影响物体。
  • Shading 是计算机图形中如何根据光照把像素画出来。

一个没有 shading 的 3D 物体会非常扁平。哪怕只是给不同面不同亮度，大脑也会立刻把它解释成立体形状。

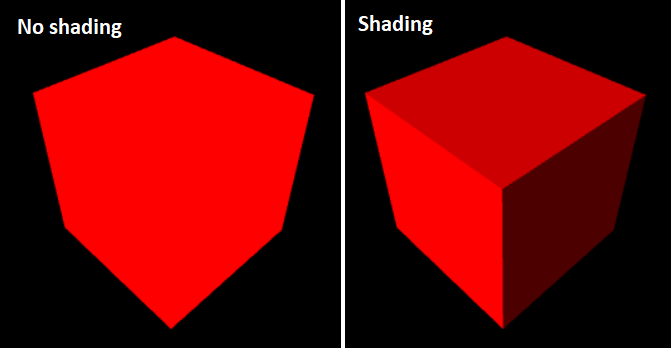

不同 shading 方式会显著改变立体感

文章依次讲了 diffuse light、ambient light、point light、spot light、specular light、soft shading 和 emissive light。最关键的是 diffuse 和 specular：

  • Diffuse：看表面法线和光线方向的夹角，常用 max(dot(lightDirection, normal), 0.0)。
  • Specular：看观察方向、反射方向和光线方向，用来模拟高光。
  • Ambient：给全局补一点基础亮度，避免背光面全黑。
  • Point/Spot：从“方向光”升级为有位置、有范围、有衰减或锥形区域的光。

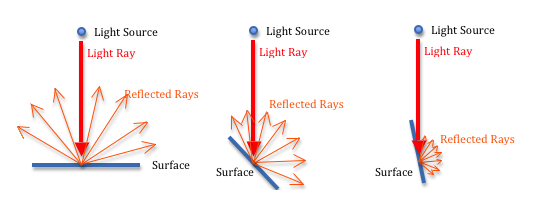

Diffuse light 的强度取决于光线方向和表面法线夹角

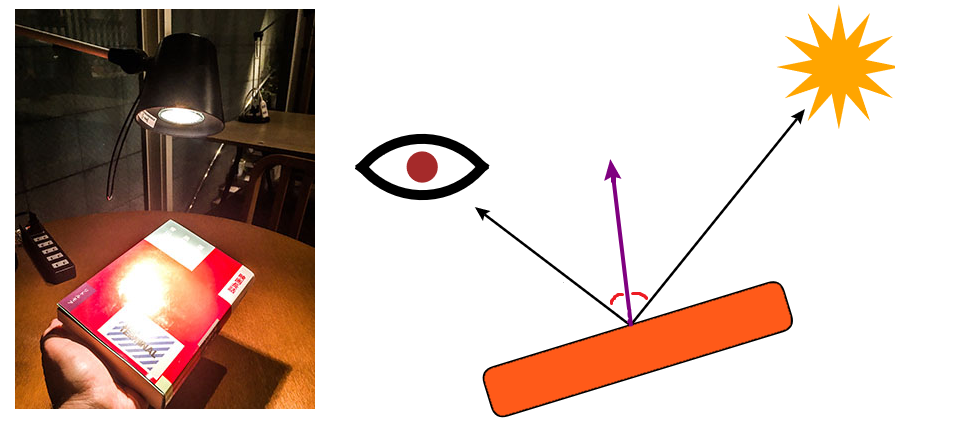

Specular light 用来模拟高光反射

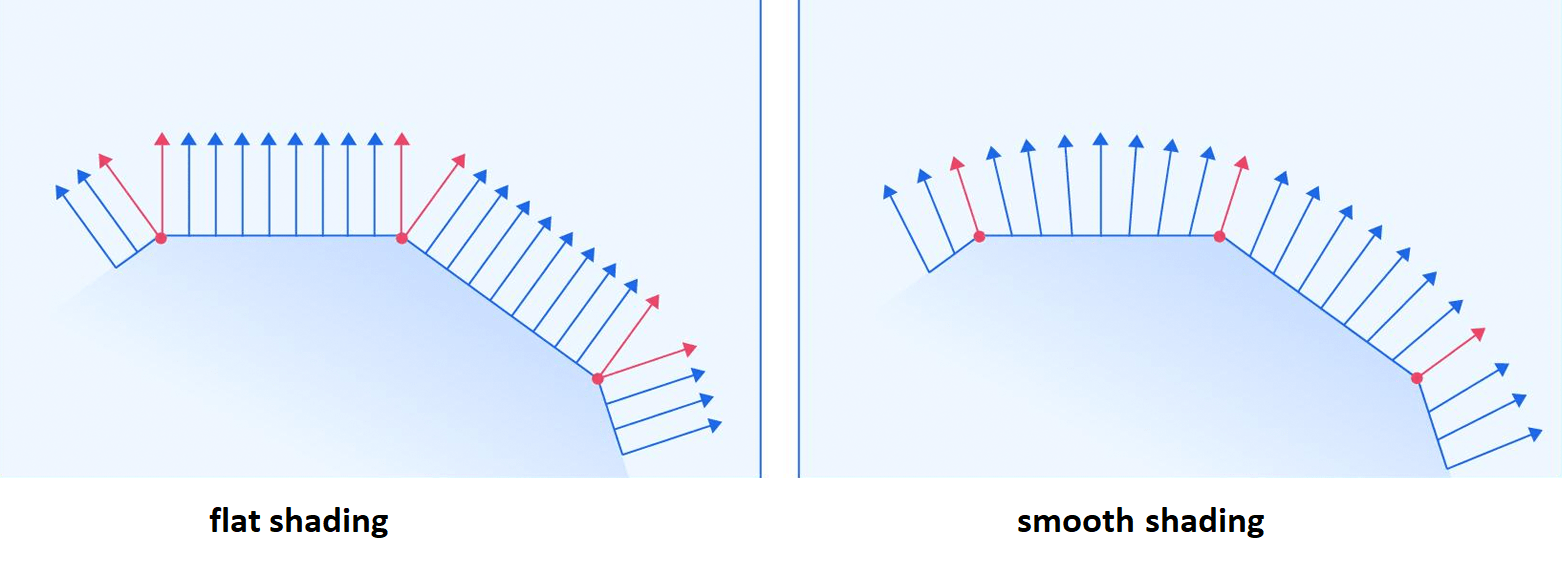

Soft shading 让物体表面过渡更自然

模型矩阵、法线矩阵和多物体绘制

当你只旋转相机时，看起来像物体在动，但这不是模型自身的变换。真正要变换某个物体，需要引入 model matrix。

一个标准的 3D 渲染链条会变成：

最终位置 = projection/view/camera matrix × model matrix × vertex position

但光照里还要处理法线。模型被缩放、旋转后，法线方向也必须更新；常见做法是传入 model matrix 的 inverse transpose，作为 normal matrix 使用。

这部分是很多入门教程会跳过、但真实项目一定会撞上的问题：只让顶点位置动了，法线没动，光照就会错。

多物体绘制则进一步说明：同一份 cube 顶点数据可以复用多次，每次只更新 model matrix、MVP matrix 和 normal matrix。这就是从“画一个 demo”走向“组织场景”的开始。

层级对象：scene graph 的最小形态

层级对象这一节用机械臂解释矩阵继承：手掌继承手臂的矩阵，再叠加自己的旋转和平移；子节点不是从世界坐标重新计算，而是在父节点变换基础上继续变换。

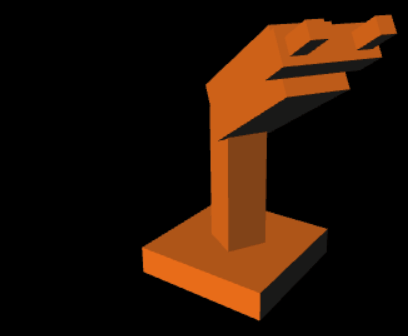

多个 cuboid 通过矩阵继承形成层级对象

这就是 scene graph 的雏形。理解它之后，再看 Three.js、Babylon.js、Unity 或任何 3D 引擎里的父子节点、local transform、world transform，就不会觉得神秘。

调试：WebGL 难，不只是因为 API 低层

文章最后列出的 WebGL 常见错误很实用：

  • GLSL 少分号；
  • float 写成 int，比如 1 而不是 1.0；
  • uniform/varying 当作可写变量；
  • shader 里使用递归或非常量循环边界；
  • drawArrays / drawElements 的 count 参数写错；
  • index buffer 的 JS 类型和 WebGL 类型不匹配；
  • attribute/uniform 传入数据长度不对；
  • 相机方向、FOV、光源位置、法线方向、alpha、点大小等导致“什么都看不见”。

WebGL 的调试难点在于：错误可能出现在 JS、GLSL、数据格式、矩阵顺序、GPU 状态机、资源加载或浏览器实现差异里。它不是单点 bug，而是管线 bug。

WebGL 2.0：更现代，但不一定更适合教学

作者没有把 WebGL 2.0 作为主线，理由是当时支持率和语法变化会增加学习成本。WebGL 2.0 的改动包括：

  • canvas.getContext('webgl2')；
  • shader 顶部要写 #version 300 es；
  • attribute 改为 in；
  • varying 在 vertex shader 中是 out，fragment shader 中是 in；
  • gl_FragColor 不再存在，要自己声明输出变量；
  • texture2D / textureCube 改成 texture；
  • 新增更多类型、矩阵函数、纹理能力和默认扩展。

这部分的启发是：学习图形学时，最好先建立 WebGL 1.0 的底层模型，再迁移到 WebGL 2.0 或高级框架。否则很容易把语法升级误认为理解升级。

我的判断

这篇文章的最大价值，是它没有把 WebGL 包装成“几个 API 就能做 3D”的速成课，而是老老实实把底层渲染管线摊开：顶点、shader、buffer、矩阵、纹理、相机、法线、光照、场景层级，一个都绕不过去。

对前端工程师来说，它的意义不只是“学会写 WebGL”。更重要的是补上浏览器图形栈的底层直觉：

  • 为什么 CSS transform、Canvas、WebGL、Three.js 本质上都绕不开矩阵？
  • 为什么 GPU 擅长批量并行，而不是逐像素 JS 操作？
  • 为什么框架能省代码，但不能替你理解空间、数据和状态？
  • 为什么一个“看不见”的 3D bug，可能来自相机、法线、深度、alpha 或 buffer 任意一环？

如果只是做业务前端，不一定要手写 WebGL；但如果你的工作涉及可视化、低代码画布、图形编辑器、WebGPU、地图、3D 展示、动画性能或复杂交互，这类底层知识会显著提高判断力。

一句可带走的话：WebGL 的门槛不是 shader 语法，而是你是否愿意把“画面”拆回数据、矩阵和管线。
